模拟断路器微机型高压断路器模拟装置和继电保护测试仪配合使用为例，介绍一下重合闸的试验接线及操作方法。接线如下（以A相为例）：将TH-12模拟断路器的跳闸线圈、合闸线圈、公共端分别与保护装置操作回路的跳闸线圈、合闸线圈、控制电源负极相连，（断路器的辅助触点与保护装置的开入接点相连）。将测试仪的电压输出端Ua 、 Ub 、 Uc 、 Un分别与保护装置的交流电压Ua 、 Ub 、 Uc 、 Un端子 相连。将测试仪的电流输出端la、lb、le 、 In分别与保护装置的交流电流la、lb、le、In端子相连。将测试仪的开入接点与保护装置的保护跳闸出口接点相连，开入接点的公共端与保护装置的控制电源正极相连，（开入接点R与保护装置的重合闸出口接点相连〉。注意：在开始试验前，请把TH-12模拟断路器的合闸线圈置于合位，以满足重合闸的充电条件。c)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。

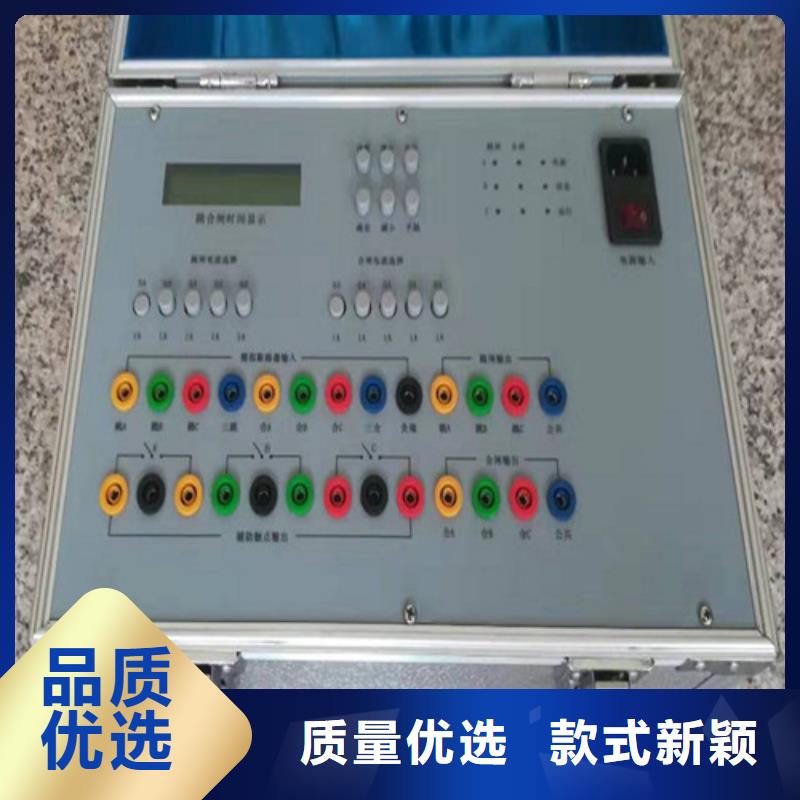

模拟断路器使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮，“手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮，“手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60mS断开(手动跳闸指示灯指示手动跳闸接点的状态，绿灯亮时接点闭合)。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验。3、保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整旋钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，跳、合闸电流可接入任意相。

模拟断路器 产品特点及用途TH-11智能型双路模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。模拟断路器外形结构为便携式，适用于现场试验使用。
