工频交流耐压试验装置视频-山东省泰安市天正华意工频交流耐压试验装置可服务区域肥城|宁阳|东营|枣庄|济宁|莱芜等
更新时间:2025-06-10 23:10:34
Tags: 变压器变比测试仪

我们为您呈现的变压器变比测试仪产品视频,旨在让您更直观地感受产品的各项功能和特点。请您抽出刻时间观看
产品参数 | |
---|---|
产品价格 | 666 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 4 |
工作温度 | 45 |
范围 | 总部设立于【],服务网络覆盖山东省 泰安市 枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、临沂市、烟台市、威海市、莱芜市、日照市、淄博市、青岛市、济南市 泰山区、岱岳区、宁阳县、东平县、新泰市、肥城市等区域。 |

变压器变比测试仪,【天正华意电气设备(泰安市分公司)tianzh3611-50】拥有8年行业经验,生产的变压器变比测试仪深受广大客户的好评,变压器变比测试仪不仅仅是一个产品,更是一种责任和承诺。欢迎前来咨询,联系人:杨经理,地址:平度市平安路2号。

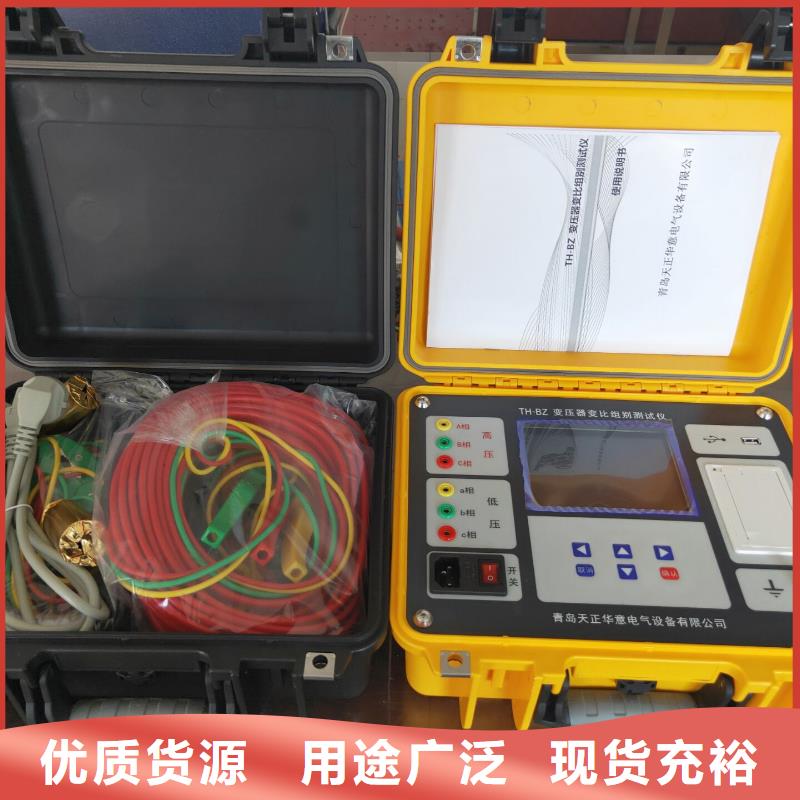

变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。8、抗振性好:军品接插件的使用增强了抗振性能。9、采用5寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。9、仪器自带热敏式高速微型打印机,随时将测试结果打印留存。10、本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。12、携带方便:体积小,重量轻。 13、内部配备高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行500次以上的测量。技术指标1、变比测量范围:0.9~100002、测量速度:35秒内完成三相测试3、测量精度: 高压侧电压的测量精度0.05%低压侧电压的测量精度0.1%变比分辨率:0.0001变比测量精度 0.1%(0.9-200)0.2%(200-2000)0.3%(2000-10000)根据用户要求可订制全量程0.1级的设备4、携带方便、适合野外作业5、外形尺寸:320×240×1306、重量:2.6Kg

变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置,设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏,按照图示要求接线,接线完成后按【回车】键进入“Z型变压器”测试屏,仪器开始自动进行测试,测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上,如图七所示屏幕左侧包括:高压侧三相的电压、相位,低压侧三相的电压相位,分接值,变比值,变比误差,组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏7.历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏,该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有,总计数据条数,当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按上传数据。图十三、历史数据查询六、接线方法1.三相测量时,仪器高压侧的黄、绿、红三根线分别接变压器高压侧的仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示:图十四、三相变压器的测试接线2.单相测量时,仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A,N,仪器1#低压侧的黄、黑两根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示:图十五、单相变压器的测试接线3.测量Z型变压器时,仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的仪器1#低压侧的黄绿红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示:图十六、Z型变的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源,操作人员不能随意更换其他类型的电池,避免因电平不兼容而造成对仪器的损害。仪器须及时充电,避免电池深度放电影响电池寿命,正常使用的情况下尽可能每天充电(长期不用在一个月内充一次电),以免影响使用和电池寿命,每次充电时间应在6小时以上,因内部有充电保护功能,可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态,重新装入电池后,不能直接工作,需要用充电器给加电使之解除保护状态,才可正常工作。

变压器变比测试仪设备面板左边部分有两个功能选择开关和三只连接组别组合开关,其中“组别选择”开关,连接组别开关“K2”,“K1” 用来实现D/y、D/d、Y/y、Y/d三相变压器联结组,K2”,“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z,D/y时,可用“组别选择”开关,连接组别开关“K1”,“K3” 用来完成。例如;需设置联结组别为Y/y-0,组别变比为10时“组别选择”开关置到“组别”选择档位,“组别变比选择” 开关置到“10”选择档位,再跟据“组别开关选择表”显示将开关“K2”置“1”档位,“K1”置“2”档位。例如;需设置联结组别为D/d-0,组别变比为100时“组别选择”开关置到“组别”选择档位,“组别变比选择” 开关置到“100”选择档位,再跟据“组别开关选择表”显示将开关“K2”置“2”档位,“K1”置“3”档位。
